海绵城市,是新一代城市雨洪管理概念,是指城市能够像海绵一样,在适应环境变化和应对雨水带来的自然灾害等方面具有良好的“弹性”,也可称之为“水弹性城市”降水时吸水、蓄水、渗水、净水,需要时将蓄存的水“释放”加以利用,促进形成生态、安全、可持续的城市水循环系统,且减少城市洪涝灾害的发生。

建设理念

建设理念

水资源现状

水资源现状

建设“海绵城市"并不是推倒重来,取代传统的排水系统,而是对传统排水系统的一种“减负“和补充,即构建低影响开发雨水系统,通过“渗、滞、蓄、净、用、排”等多种技术途径,实现城市良性水文循环,提高对径流雨水的渗透、调蓄、净化、利用和排放能力,维持或恢复城市的海绵功能,最大程度地发挥城市本身的作用。

由于城市建设的原因,城市建筑物、构筑物以及道路形成了大量的不透水地面、屋面、混凝土和沥青路面此类路面径流系数一般为0.9,这就意味着将近90%的降雨量将形成地面径流流失,造成了巨大的水资源浪费,同时也加大了城市排水设施的负担,并增加了城市雨水洪涝灾害的概率。我国水资源形式十分严峻,据相关数据显示,目前全国600多座城市中有400多座缺水,110多座严重缺水。一方面城市水资源紧缺,另一方面城市内涝、污染等问题频发。我国已被列为世界12个贫水国家之一。

雨水回收系统三大特点

雨水回收系统三大特点

雨水资源作为一种较丰富的水资源,对其加以收集利用则可以有效缓解城市水资源严重短缺的现象,同时可以有效预防和缓解城市内涝问题。上海绿潮环保总结了国内外雨水收集设备的特点,以新型的城市雨水管理理念和技术方法,设计出全新的绿色环保雨水收集系统即海绵城市雨水回收系统。该系统是一种,旨在通过模拟自然水循环过程,实现雨水的有效收集、处理和利用。该系统主要由雨水收集、传输、处理和利用四个环节组成,具有以下特点:

▲源头减排:通过设备减少雨水径流的产生,降低城市排水系统压力。

▲处理净化:利用多种处理技术对雨水进行过滤和净化,提高雨水水质。

▲可持续利用:将净化后的雨水用于城市绿化、道路冲洗、车辆冲洗等非饮用水领域,实现水资源的循环利用。

雨水回收系统三大价值

TITLE

雨水回收系统三大价值

▲能够有效缓解城市排水系统的压力,降低城市内涝风险。

能够实现对雨水的自然净化和可持续利用,提高城市水资源的利用效率。

能够促进城市生态环境的改善和提升城市生态品质。

产品类型

产品类型

上海绿潮环保科技有限公司雨水利用系统类型包括:LCRC-T雨水调蓄排放系统、LCRC-P雨水收集回用系统。
以上两类产品,均为目前我国建筑与小区雨水利用工程中普遍采用的系统类型。
在同一个工程项目中,可采用其中一种,或同时采用均可。

应用范围

TITLE

应用范围

我们总结了国内外雨水收集设备的特点,设计出一种全新的绿色环保雨水收集系统,对海绵城市建设,以及水资源的再生利用具有重要的现实意义。
  • 冲洗厕所
  • 车辆冲洗
  • 道路浇洒
  • 绿化浇灌

工艺流程

工艺流程

(一)雨水调蓄排放工艺流程

(一)雨水调蓄排放工艺流程

(二)雨水收集回用系统工艺流程

(二)雨水收集回用系统工艺流程

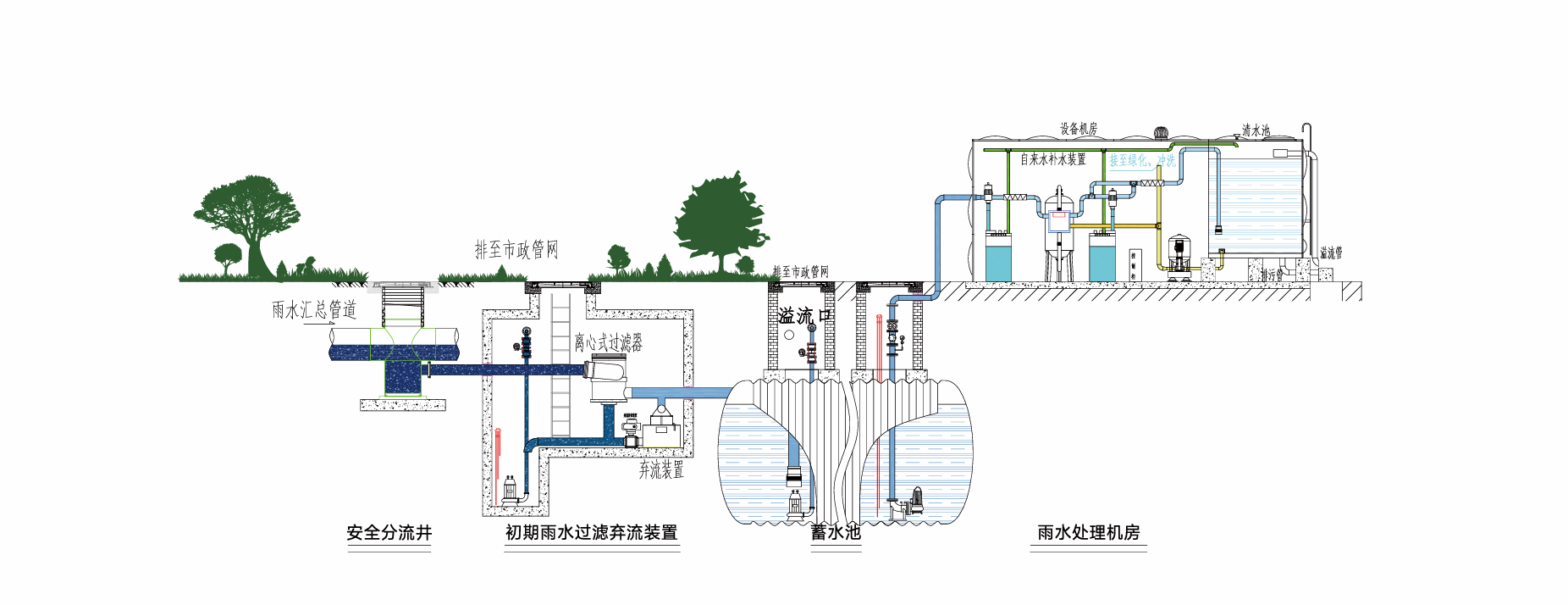

雨水回用系统工作原理图

雨水回用系统工作原理图

雨水收集

雨水收集

雨水首先汇总至安全分流井,安全分流井内设置有不锈钢304过滤网,可有效拦截较大固体污染物,使其不会跟随雨水进入弃流间。随后雨水自流流入离心式过滤器,经过精度过滤去除前期浓度较高的污染物,先将前期需弃流的雨水弃流至下游雨水井,然后经过过滤后的雨水再流入蓄水池。蓄水池采用高强度玻璃钢蓄水池,配有人孔方便人工清理淤泥,淤泥通过排泥泵组排出,由专业厂家收集外运处理。

雨水处理

雨水处理

蓄水池内的雨水,经雨水输送泵输送至处理机房,处理机房内设絮凝加药装置、多介质过滤器、消毒加药装置,雨水经过絮凝处理、深度砂过滤、碳过滤消毒处理后进入清水池,然后再作为绿化浇灌及道路浇洒用水。

雨水使用

雨水使用

清水池的清水被使用后,水位降低至设定水位时,自动启动雨水处理系统,将处理后的雨水补充至清水池。当清水池水位达到超低水位时,启动自来水补水系统对清水池进行补水。

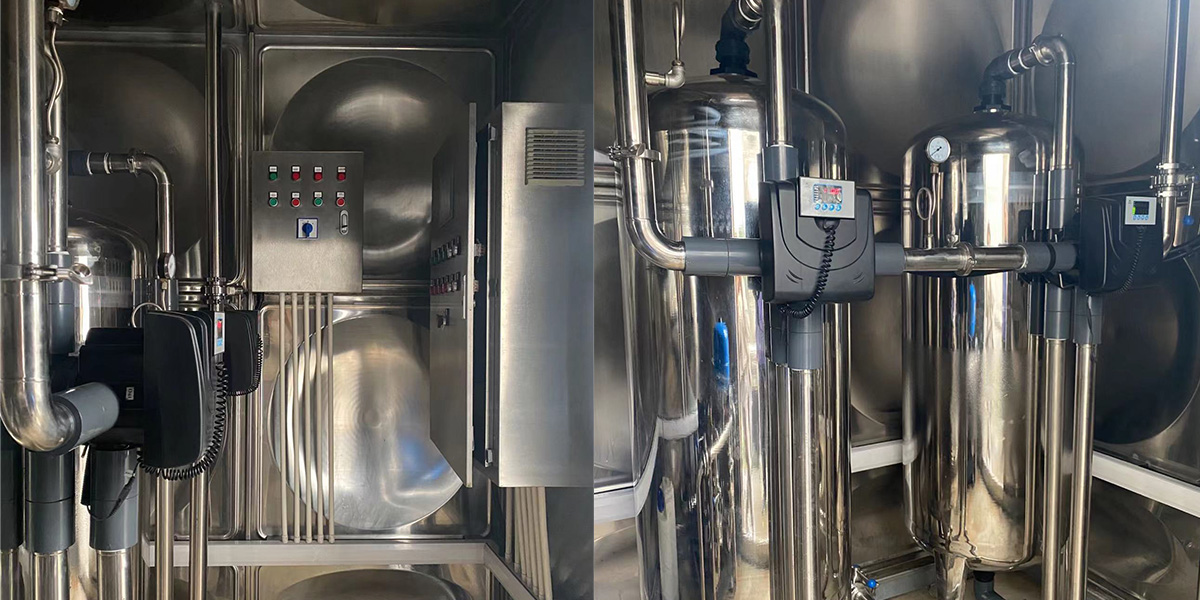

产品示例

产品示例

设备特点

设备特点

安全分流

安全分流

全分流井主要用于收集系统达到超高水位时、对多余雨水进行分流(直接排放至市政雨水管网)。其内置不锈钢过滤单元,还能拦裁雨水中较大颗粒杂质,使其不能进入粗滤雨水收集通道,而直接排至市政雨水管网,保证了收集装置能够收集较为干净的雨水。

初期雨水弃流装置

初期雨水弃流装置

心式滤器,过滤孔目0.28mm,同时完成过滤与垃圾排除工作,无需用电、有自清效能,过滤后的雨水自流至初期雨水排除器,机械式的初期雨水排除器将初期水质较差的雨水排除掉,排除量完全符合国标,整个流程完全不用电,不需人工去提篮、清掏。

自清洗过滤器

自清洗过滤器

缺水保护

缺水保护

雨水处理系统中所配置的过滤器,具有自动反清洗功能,可就地手动控制,高效率运作,无需人工值守。
设备在缺水时,能自动停机保护并报警

水泵自动切换

水泵自动切换

自动加药

自动加药

系统设计各泵互为备用,根据各泵运行时间依次循环启动运行,最大限度延长各泵的使用寿命,当工作泵出现故障时,备用泵能在 5S 内自动投入运行。

自动补水

自动补水

如果清水池中的清水降至超低水位时,自动启动自来水补水,达到永不停水。
雨水处理系统中所配置的自动加药机,采用德国技术,无需用电、加药量可调节。根据管网流量去加药,浓度适中,不会出现浓度过高现象,避免对植物产生形响。

电器保护功能

电器保护功能

设备对过压、欠压、短路、过流、缺相等故障能报警和自动保护。
